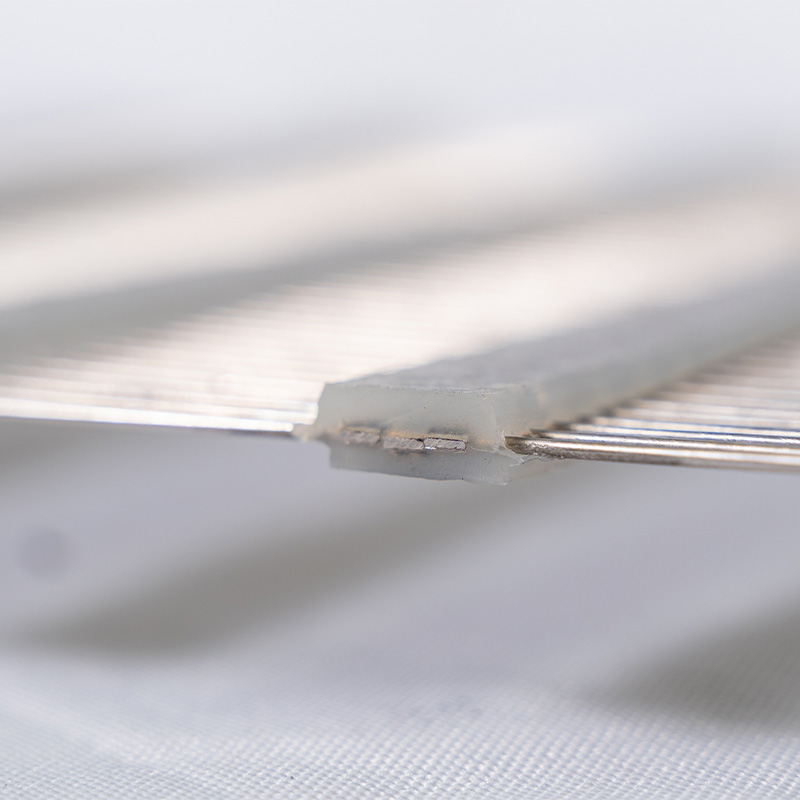

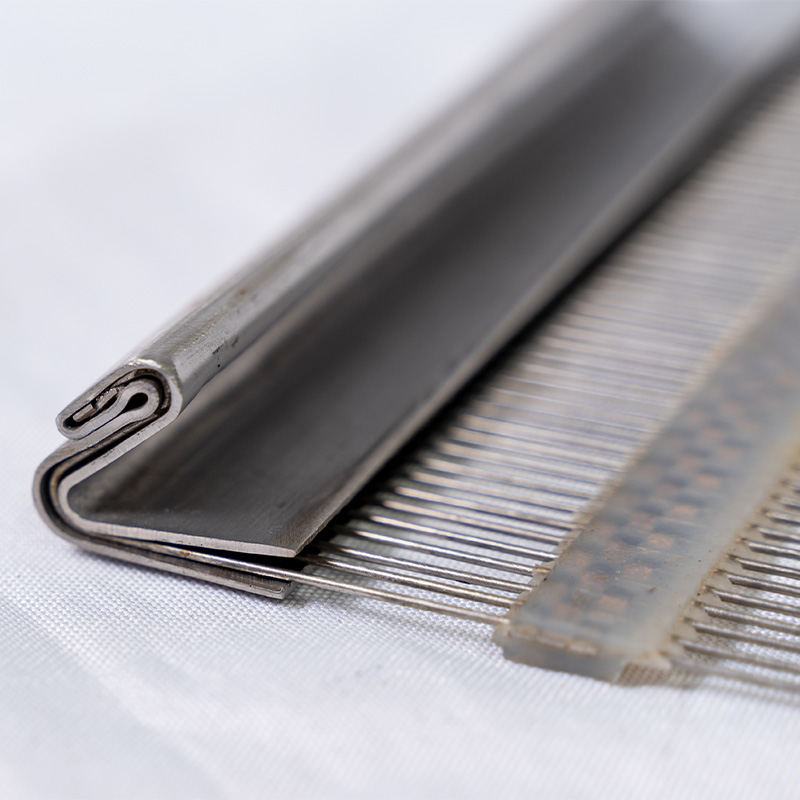

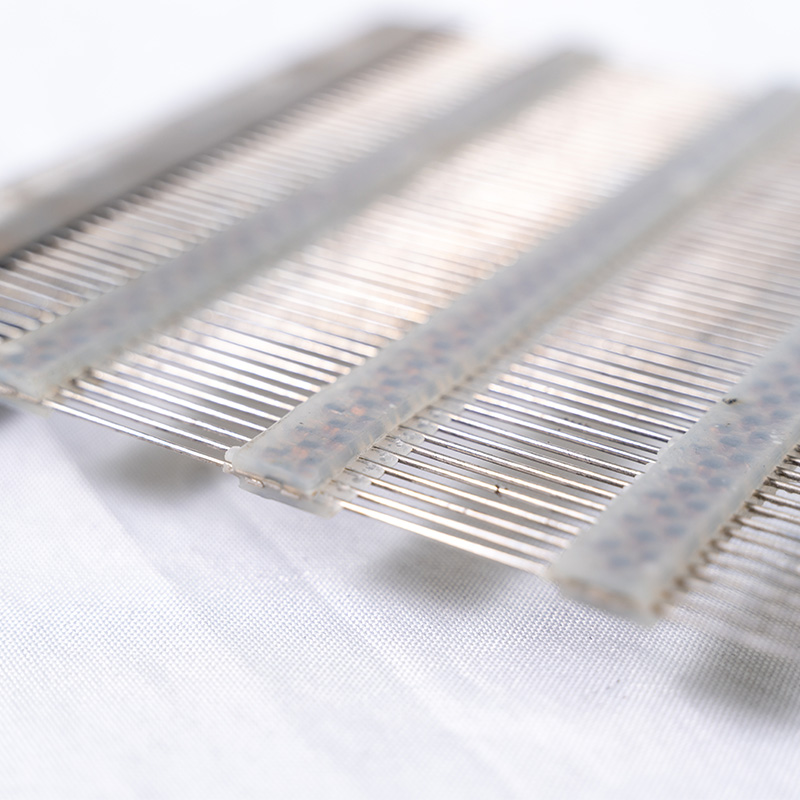

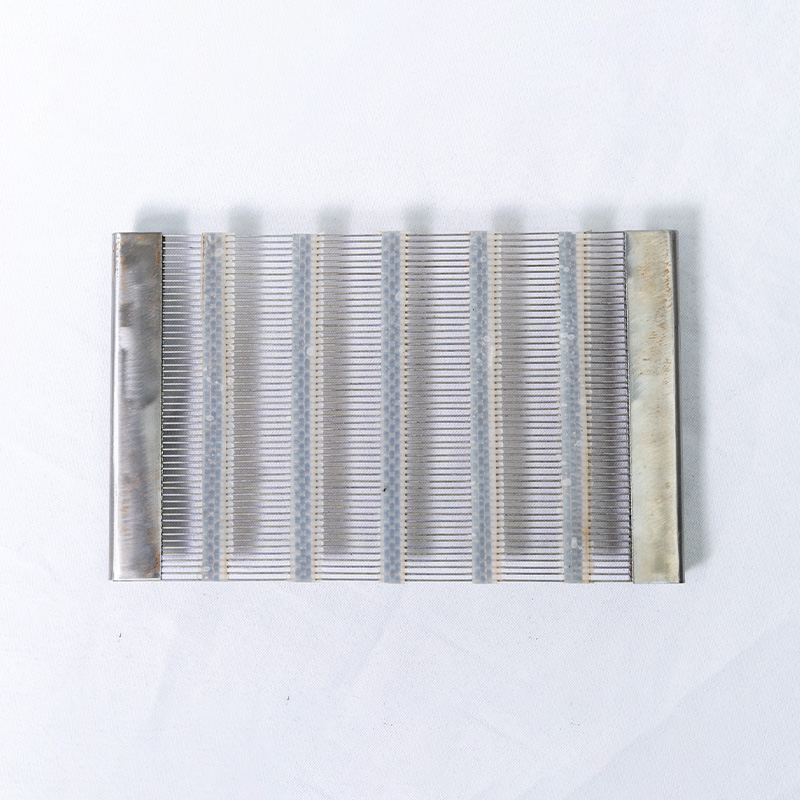

Основной принцип струнной антизабивающей сетки — замена «фиксированной формы ячеек» на «динамическую деформацию». Её струны не закреплены жёстко, а под воздействием вибрации совершают вторичные высокочастотные колебания, благодаря чему частицы, застрявшие в щелях, «вытряхиваются», а не удерживаются жёстко размером ячейки.
Основной принцип струнной антизабивающей сетки — замена «фиксированной формы ячеек» на «динамическую деформацию». Её струны не закреплены жёстко, а под воздействием вибрации совершают вторичные высокочастотные колебания, благодаря чему частицы, застрявшие в щелях, «вытряхиваются», а не удерживаются жёстко размером ячейки.
По способу плетения струнные плетёные сетки делятся на следующие два типа, которые существенно различаются по механизму защиты от забивания и областям применения:
Первый тип: гибкие струны (натянутые вдоль направления движения грохота)
Это наиболее классическая конструкция струнной сетки. Несколько гибких струн (стальной канат или многожильная стальная проволока) натянуты на раме сита вдоль направления движения материала; между струнами нет поперечных жёстких точек переплетения. При работе струны под воздействием вибрации совершают независимые вторичные колебания с амплитудой до 1–3 мм, колеблясь, как струны. Эти высокочастотные колебания отбрасывают прилипший к струнам влажный уголь и глинистую корку, а размер ячеек динамически изменяется, поэтому трудногрохотимые частицы легче проходят. Она специально предназначена для сухого глубокого грохочения влажных мелкозернистых материалов; особенно заметный эффект достигается при влажности рядового угля около 13%.
Второй тип: плетёная струнная сетка (переплетение основы и утка, с прямоугольными ячейками)
Этот продукт представляет собой усовершенствованную версию обычной плетёной сетки. Нити основы расположены на равном расстоянии, нити утка — группами, образуя чередование прямоугольных и квадратных ячеек. Соотношение ширины к высоте прямоугольных ячеек может составлять от 6:1 до 10:1, что специально позволяет длинным пластинчатым материалам (например, пластинчатым гранулам в комплексных удобрениях) напрямую проходить через ячейки, избегая их «сводообразования» и забивания в квадратных ячейках. Она решает проблему забивания ячеек пластинчатыми материалами, а не влажными и липкими материалами.
1: Песок и щебень как основные строительные материалы для бетона, раствора и т.п. имеют очень широкие перспективы применения. Как для природного песка и щебня, так и для искусственного песка рациональный выбор сита напрямую влияет на качество гранулометрического состава заполнителей.
Ячейки ромбовидной антизабивающей сетки имеют форму, близкую к квадратной, размер ячеек равномерный, пластинчатые материалы плохо проходят через ячейки. Подходит для грохочения материалов с повышенными требованиями к точности размеров и большим содержанием пластинчатых частиц, например, для сортировки и классификации щебня для дорожных покрытий автомагистралей.
Металлические ситовые панели широко применяются для грохочения, обезвоживания и промывки в угольной, горнодобывающей, пищевой, фармацевтической и других отраслях промышленности. Пользователи могут заказать изготовление продукции из различных материалов и с различными размерами ячеек в соответствии со своими потребностями.
Типовые габаритные размеры: 305×305 или 305×610; другие размеры — по индивидуальному заказу.
Антизабивающая стержневая сетка обладает достаточно высоким коэффициентом живого сечения и высокой эффективностью грохочения; применяется главным образом для грохочения таких материалов, как песок и щебень, почва и верхний слой почвы, удобрения и т.п.
Основной материал полиуретанового сита — высокомолекулярный органический эластомер, обладающий превосходной износостойкостью, маслостойкостью и стойкостью к старению, ударопрочностью и высокой несущей способностью.
Модуль упругости значительно меньше, чем у металла, что позволяет получить большую упругую деформацию и легко реализовать идеальные нелинейные характеристики; жёсткость можно свободно выбирать в соответствии с требованиями проектирования.
Комбинированная сетка применяется в основном для грохочения мелкозернистых материалов, таких как искусственный песок. Верхняя мелкоячеистая сетка служит для грохочения, нижняя крупноячеистая выполняет поддерживающую функцию. На просеивающей поверхности могут быть приформованы резиновые или полиуретановые полосы для повышения её прочности и стабильности при вибрации.
Резина обладает хорошей износостойкостью, поэтому автомобильные шины изготавливаются из резины. Точно так же сита, изготовленные из резины, обладают хорошей износостойкостью и способны обрабатывать очень прочные и твёрдые материалы, например: руду, гранит, щебень, гравий, уголь и др.
Ромбовидная структура ячеек обеспечивает выраженный антизабивающий эффект: плоские стальные стержни расположены параллельными волнистыми рядами; гребни и впадины расположены друг напротив друга, образуя непрерывные ромбовидные ячейки.
Натяжная пластина — возможность изготовления по индивидуальному заказу.
Волнистая антизабивающая сетка обладает довольно высокой пропускной способностью; применяется главным образом для грохочения мелкого заполнителя, а также может использоваться для грохочения крупнообъёмных сухих материалов с малым содержанием пластинчатых частиц. Особенно эффективна для предотвращения забивания при грохочении влажных материалов с повышенной влажностью и липких материалов.
Полиуретановые ситовые панели отличаются хорошей износостойкостью, низким уровнем шума, малым весом и высокой точностью грохочения; они экономичны и экологичны. Широко применяются на гидроэлектростанциях, в нефтехимической промышленности, тоннелестроении, песчано-щебёночной и других отраслях.
Подходит для карьеров, угольных шахт и других мест с содержанием песка и грязи, а также для мест, требующих промывки. Обычно давление воды составляет 3–5 кг, расход воды: при диаметре 6 мм — 0,15 м³/ч, при диаметре 8 мм — 0,27 м³/ч, при диаметре 10 мм — 0,42 м³/ч.
Металлическая плетёная сетка является наиболее часто используемой просеивающей поверхностью в сфере грохочения и отличается высокой точностью размеров ячеек. Компания Шанхай Дуньпай, как основной разработчик нового китайского стандарта «Металлические плетёные сетки для горно-шахтного оборудования», обеспечивает более строгий допуск на размер ячеек по сравнению с европейским стандартом DIN 47833 и североамериканским стандартом ASTM 2016-15; обычно изготавливается из износостойкой стальной проволоки. Износостойкость и срок службы сетки неизменно находятся на ведущем уровне.
Треугольная конструкция ячеек антизабивающей сетки данного типа предназначена главным образом для грохочения больших объёмов мелкого материала. Треугольная конструкция ячеек позволяет эффективно повысить несущую способность просеивающей поверхности; срок службы в 3 раза больше, чем у обычной сетки с квадратными ячейками. Подходит для грохочения материалов небольшого размера с повышенными требованиями к точности.
Основное противоречие, с которым сталкиваются сетки для комплексных удобрений, заключается в том, что материал легко поглощает влагу и обладает высокой липкостью, поэтому ячейки обычных сеток легко забиваются. Гранулы комплексного удобрения после охлаждения сохраняют остаточное тепло; при контакте с воздухом их поверхность легко отсыревает и становится липкой. Как только мелкая фракция прилипает к местам пересечения проволок сетки, она быстро образует корку и вызывает залипание сетки.
