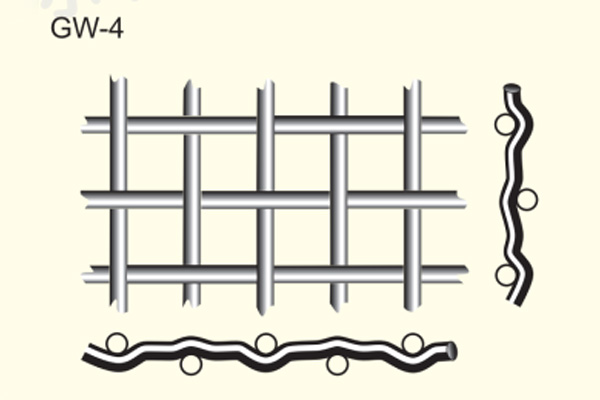

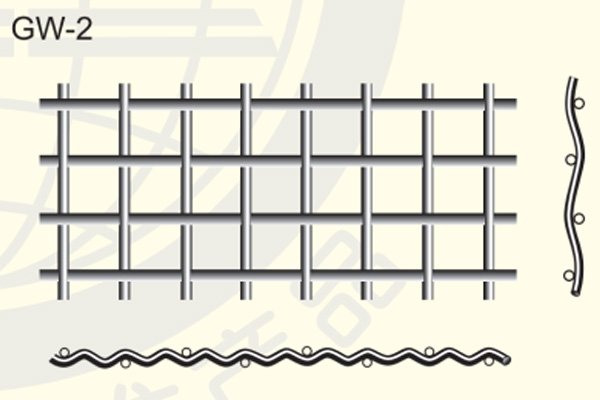

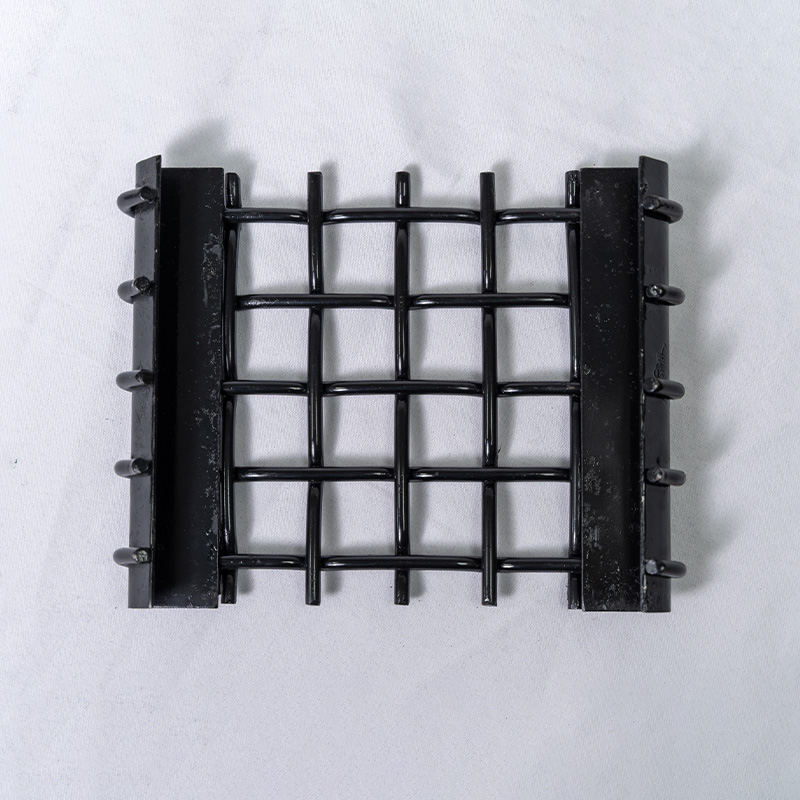

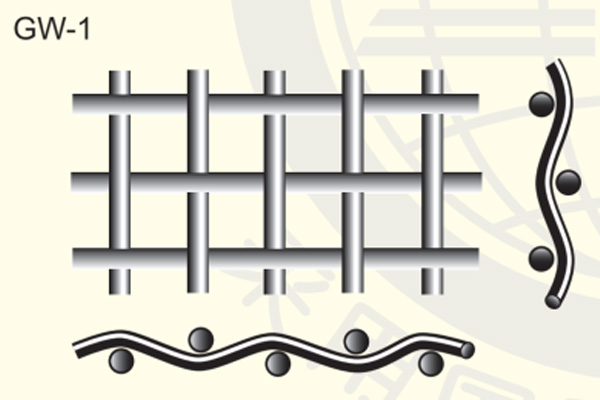

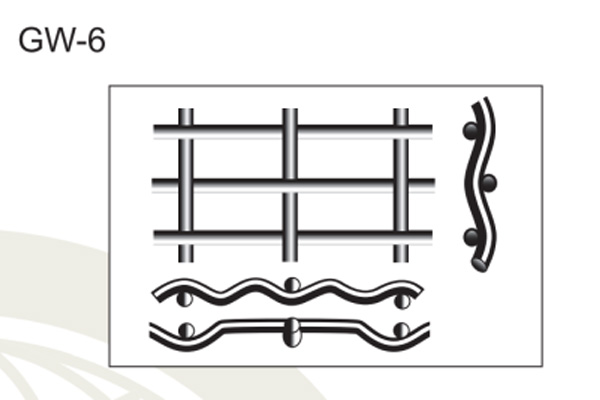

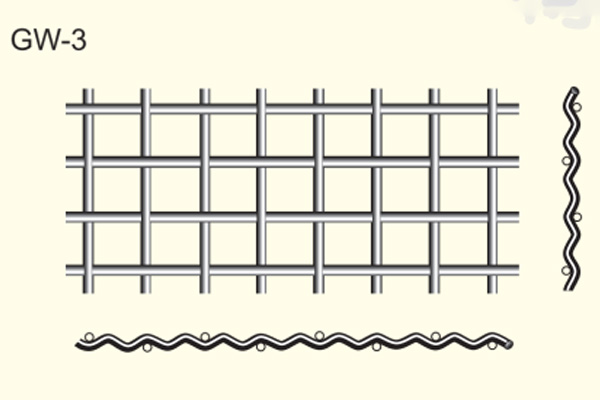

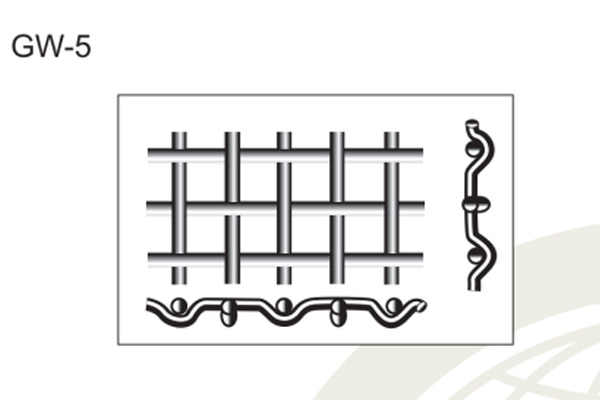

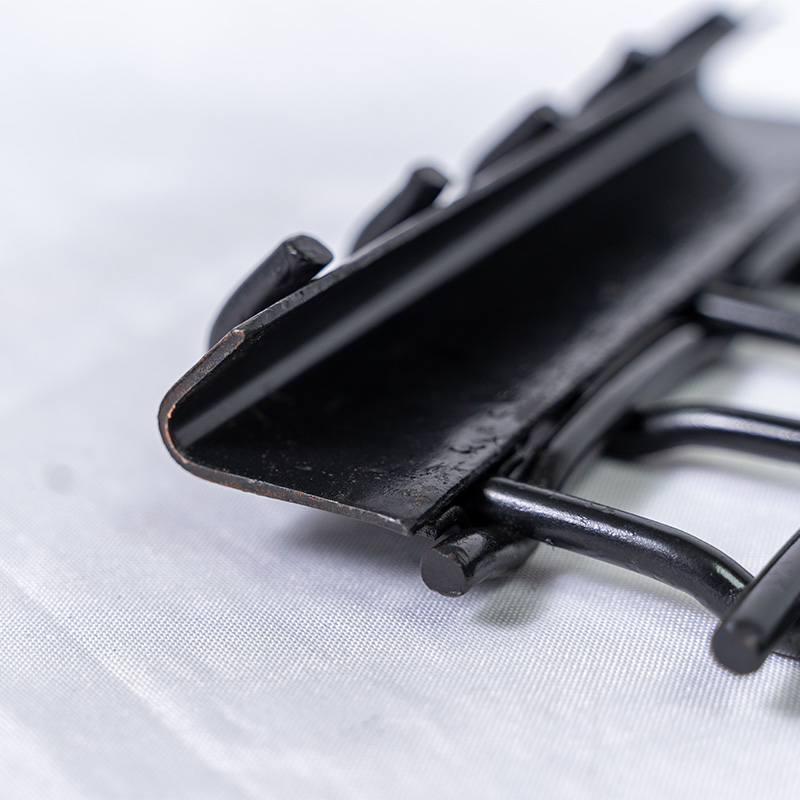

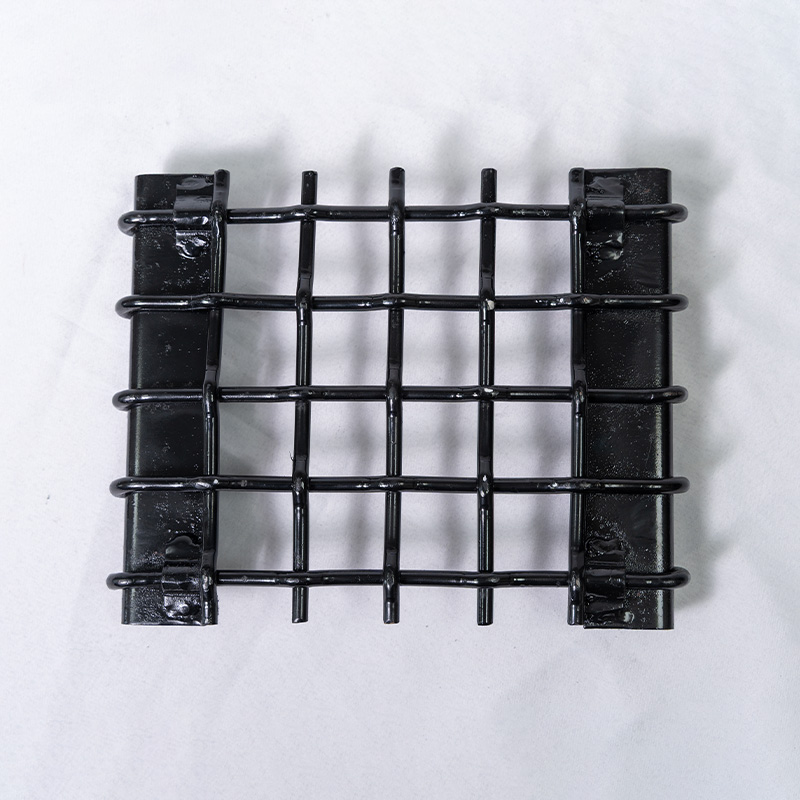

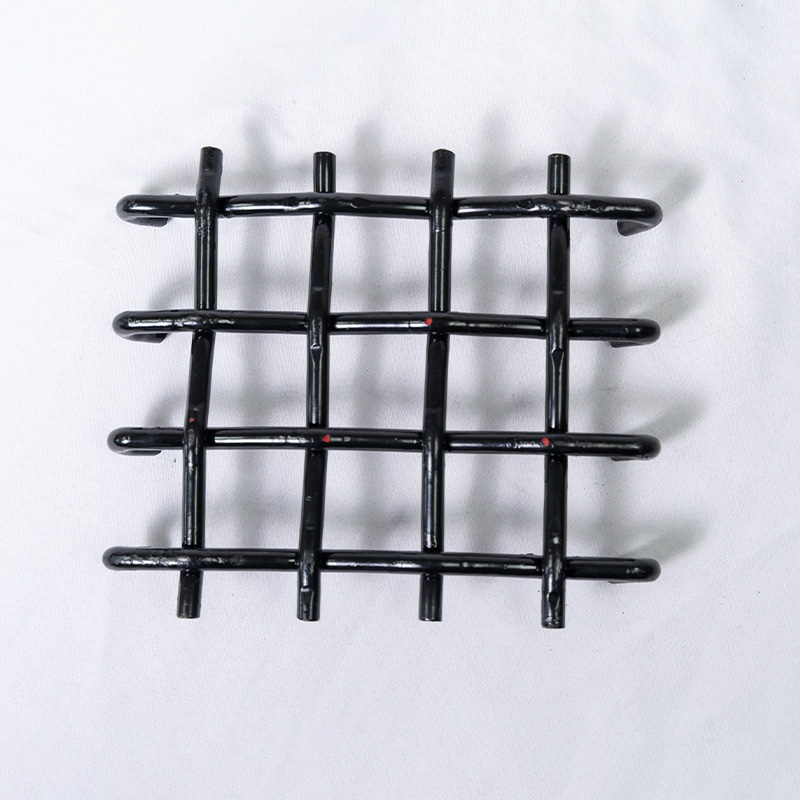

Металлическая плетёная сетка является наиболее часто используемой просеивающей поверхностью в сфере грохочения и отличается высокой точностью размеров ячеек. Компания Шанхай Дуньпай, как основной разработчик нового китайского стандарта «Металлические плетёные сетки для горно-шахтного оборудования», обеспечивает более строгий допуск на размер ячеек по сравнению с европейским стандартом DIN 47833 и североамериканским стандартом ASTM 2016-15; обычно изготавливается из износостойкой стальной проволоки. Износостойкость и срок службы сетки неизменно находятся на ведущем уровне.
Металлическая плетёная сетка является наиболее часто используемой просеивающей поверхностью в сфере грохочения и отличается высокой точностью размеров ячеек. Компания Шанхай Дуньпай, как основной разработчик нового китайского стандарта «Металлические плетёные сетки для горно-шахтного оборудования», обеспечивает более строгий допуск на размер ячеек по сравнению с европейским стандартом DIN 47833 и североамериканским стандартом ASTM 2016-15; обычно изготавливается из износостойкой стальной проволоки. Износостойкость и срок службы сетки неизменно находятся на ведущем уровне.
| Размер ячейки | Диаметр проволоки | Коэффициент живого сечения | Диаметр проволоки | Коэффициент живого сечения | Диаметр проволоки | Коэффициент живого сечения |
| 2 | 1.0 | 44 | ||||
| 4 | 1.6 | 51 | 2.0 | 44 | 2.2 | 42 |
| 4.5 | 1.8 | 51 | 2.2 | 45 | 2.5 | 41 |
| 5 | 2.0 | 51 | 2.5 | 44 | 3.0 | 39 |
| 5.6 | 2.0 | 54 | 2.5 | 48 | 3.0 | 42 |
| 6 | 2.0 | 56 | 2.5 | 50 | 3.0 | 44 |
| 7.1 | 2.0 | 61 | 2.5 | 55 | 3.0 | 49 |
| 8 | 2.0 | 64 | 2.5 | 58 | 3.0 | 53 |
| 9 | 2.5 | 61 | 3.0 | 56 | 4.0 | 48 |
| 10 | 2.5 | 64 | 3.0 | 59 | 4.0 | 51 |
| 13 | 3.0 | 66 | 4.0 | 58 | 5.0 | 52 |
| 14 | 3.0 | 68 | 4.0 | 60 | 5.0 | 54 |
| 16 | 3.0 | 71 | 4.0 | 64 | 5.0 | 58 |
| 18 | 4.0 | 67 | 5.0 | 61 | 6.0 | 56 |
| 20 | 4.0 | 69 | 5.0 | 64 | 6.0 | 59 |
| 22 | 4.0 | 72 | 5.0 | 66 | 6.0 | 62 |
| 25 | 5.0 | 69 | 6.0 | 65 | 8.0 | 57 |
| 28 | 5.0 | 72 | 6.0 | 68 | 8.0 | 60 |
| 32 | 5.0 | 75 | 6.0 | 71 | 8.0 | 64 |
| 36 | 5.0 | 77 | 6.0 | 73 | 8.0 | 67 |
| 40 | 6.0 | 76 | 8.0 | 69 | 10.0 | 64 |
| 45 | 6.0 | 78 | 8.0 | 72 | 10.0 | 67 |
| 50 | 6.0 | 80 | 8.0 | 74 | 10.0 | 69 |
| 56 | 8.0 | 77 | 10.0 | 72 | 12.5 | 67 |
| 63 | 8.0 | 79 | 10.0 | 74 | 12.5 | 70 |
| 71 | 10.0 | 77 | 12.5 | 72 | ||
| 80 | 10.0 | 79 | 12.5 | 75 | ||
| 90 | 10.0 | 81 | 12.5 | 77 | ||
| 100 | 10.0 | 83 | 12.5 | 79 | ||
| Указанные выше данные приведены только для справки; конкретные параметры могут быть изготовлены на заказ в соответствии с требованиями заказчика. | ||||||
1: В процессе добычи руды на всех этапах — от добычи и обогащения до операций с хвостами — требуется грохочение, а значит, и сита.
Разработанные компанией Дуньпай антизабивающие сита различных типов широко применяются в горнодобывающей промышленности и эффективно решают проблемы критического забивания ячеек, залипания просеивающей поверхности и забивания ячеек при грохочении липких материалов. Различные сита, разработанные и изготовленные компанией, защищены рядом патентов и отличаются надёжным качеством; кроме того, мы предоставляем услуги по обмеру, проектированию и опытному изготовлению различных специальных сит.
2: Песок и щебень — основные строительные материалы для производства бетона, растворов и т.п., поэтому перспективы их применения очень широки. Как для природного песка и щебня, так и для искусственного песка рациональный выбор сита напрямую влияет на качество гранулометрического состава заполнителей.
Комбинированная сетка применяется в основном для грохочения мелкозернистых материалов, таких как искусственный песок. Верхняя мелкоячеистая сетка служит для грохочения, нижняя крупноячеистая выполняет поддерживающую функцию. На просеивающей поверхности могут быть приформованы резиновые или полиуретановые полосы для повышения её прочности и стабильности при вибрации.
Особенности: обеспечивает поддержание постоянного натяжения сетки.
Основной принцип струнной антизабивающей сетки — замена «фиксированной формы ячеек» на «динамическую деформацию». Её струны не закреплены жёстко, а под воздействием вибрации совершают вторичные высокочастотные колебания, благодаря чему частицы, застрявшие в щелях, «вытряхиваются», а не удерживаются жёстко размером ячейки.
В разделе комплектующих для грохотов приведено описание антизабивных стержней: они применяются при забивании ячеек крупными частицами на поверхности сетки, наносят удары по просеивающей поверхности, предотвращая забивание ячеек и повышая эффективность грохочения.
Ромбовидная структура ячеек обеспечивает выраженный антизабивающий эффект: плоские стальные стержни расположены параллельными волнистыми рядами; гребни и впадины расположены друг напротив друга, образуя непрерывные ромбовидные ячейки.
Волнистая антизабивающая сетка обладает довольно высокой пропускной способностью; применяется главным образом для грохочения мелкого заполнителя, а также может использоваться для грохочения крупнообъёмных сухих материалов с малым содержанием пластинчатых частиц. Особенно эффективна для предотвращения забивания при грохочении влажных материалов с повышенной влажностью и липких материалов.
Изделия с особыми характеристиками и нестандартными размерами можно изготовить на заказ при объеме заказа от 50 метров.
Полиуретановые ситовые панели отличаются хорошей износостойкостью, низким уровнем шума, малым весом и высокой точностью грохочения; они экономичны и экологичны. Широко применяются на гидроэлектростанциях, в нефтехимической промышленности, тоннелестроении, песчано-щебёночной и других отраслях.
Комбинированная сетка применяется в основном для грохочения мелкозернистых материалов, таких как искусственный песок. Верхняя мелкоячеистая сетка служит для грохочения, нижняя крупноячеистая выполняет поддерживающую функцию. На просеивающей поверхности могут быть приформованы резиновые или полиуретановые полосы для повышения её прочности и стабильности при вибрации.
Антизабивающая стержневая сетка обладает достаточно высоким коэффициентом живого сечения и высокой эффективностью грохочения; применяется главным образом для грохочения таких материалов, как песок и щебень, почва и верхний слой почвы, удобрения и т.п.
Модуль упругости значительно меньше, чем у металла, что позволяет получить большую упругую деформацию и легко реализовать идеальные нелинейные характеристики; жёсткость можно свободно выбирать в соответствии с требованиями проектирования.
Металлические ситовые панели широко применяются для грохочения, обезвоживания и промывки в угольной, горнодобывающей, пищевой, фармацевтической и других отраслях промышленности. Пользователи могут заказать изготовление продукции из различных материалов и с различными размерами ячеек в соответствии со своими потребностями.
Резина обладает хорошей износостойкостью, поэтому автомобильные шины изготавливаются из резины. Точно так же сита, изготовленные из резины, обладают хорошей износостойкостью и способны обрабатывать очень прочные и твёрдые материалы, например: руду, гранит, щебень, гравий, уголь и др.
Треугольная конструкция ячеек антизабивающей сетки данного типа предназначена главным образом для грохочения больших объёмов мелкого материала. Треугольная конструкция ячеек позволяет эффективно повысить несущую способность просеивающей поверхности; срок службы в 3 раза больше, чем у обычной сетки с квадратными ячейками. Подходит для грохочения материалов небольшого размера с повышенными требованиями к точности.
Подходит для карьеров, угольных шахт и других мест с содержанием песка и грязи, а также для мест, требующих промывки. Обычно давление воды составляет 3–5 кг, расход воды: при диаметре 6 мм — 0,15 м³/ч, при диаметре 8 мм — 0,27 м³/ч, при диаметре 10 мм — 0,42 м³/ч.
Ячейки ромбовидной антизабивающей сетки имеют форму, близкую к квадратной, размер ячеек равномерный, пластинчатые материалы плохо проходят через ячейки. Подходит для грохочения материалов с повышенными требованиями к точности размеров и большим содержанием пластинчатых частиц, например, для сортировки и классификации щебня для дорожных покрытий автомагистралей.
